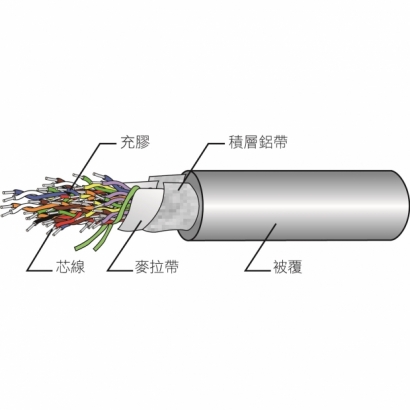

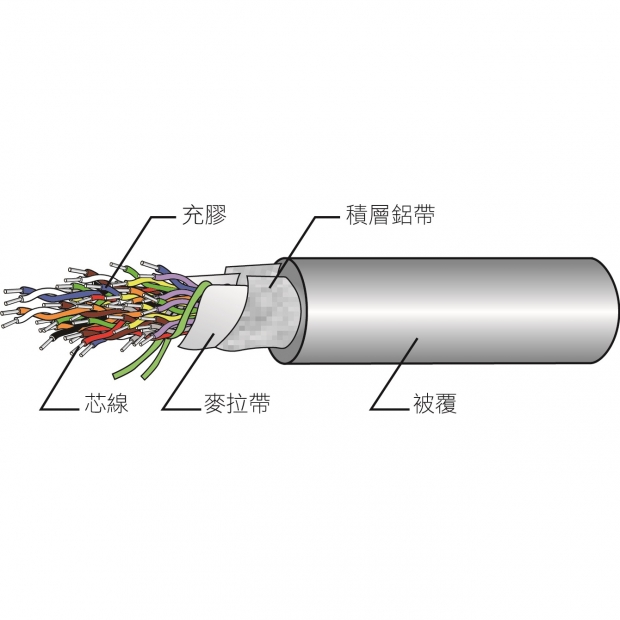

構造
導體：0.4±0.01mm、0.5±0.01mm、0.65±0.02mm.
對數：10、20、30、50、100、200、300、400、600
絕緣：Foam-skin PE
星絞：四條心線依星絞色相均勻左絞
集合：10~200P以10對簇集合，300P以上以50對簇集合
充膠：電纜內部空隙部份應充滿防水混合物
包捲帶：電纜芯以麥拉帶包捲一層
遮蔽：以0.2mm厚之積層鋁帶，縱向重疊包捲一層
積層被覆：PE
產品規格
電氣特性
|
項目 |
0.4 |
0.5 |
0.65 |
||
|---|---|---|---|---|---|
|
導體電阻 |
標準值：139.0Ω/km |
標準值：88.7Ω/km |
標準值：52.5Ω/km |
||
|
靜電容量 |
50對(含)以上→55nF/km以下，30對(含)以下→60nF/km以下 |
||||
|
絕緣耐壓 |
DC 500V或 AC 350V保持1分鐘，電纜不得發生異狀 |
||||
|
絕緣電阻 |
以DC 250~500V充電1分鐘，其值須在 5000MΩ-km以上 |
||||
|
近端漏損失 |
以40KHz之交流測試 最小值：58.5dB以上 |
||||
|
遠端漏損失 |
以160KHz之交流測試
個別最小值應在38dB/Km以上 |
||||
